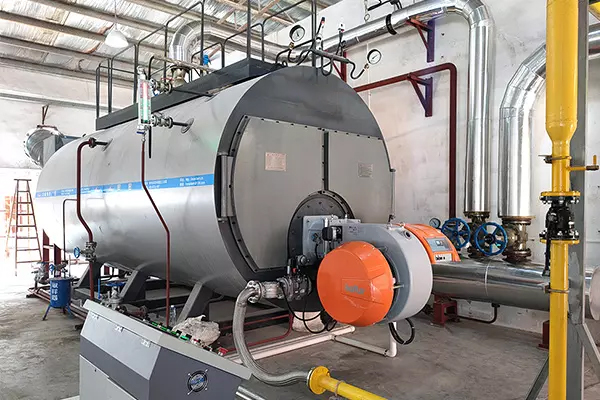

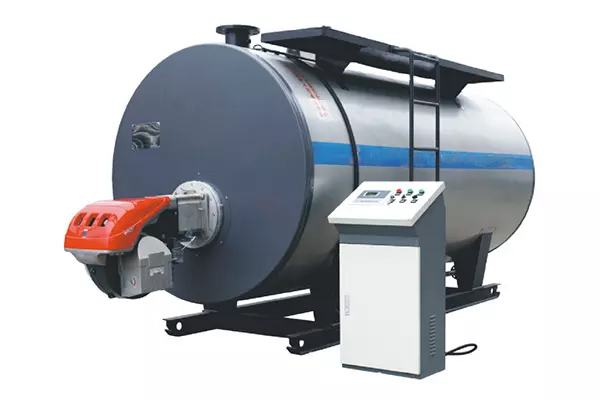

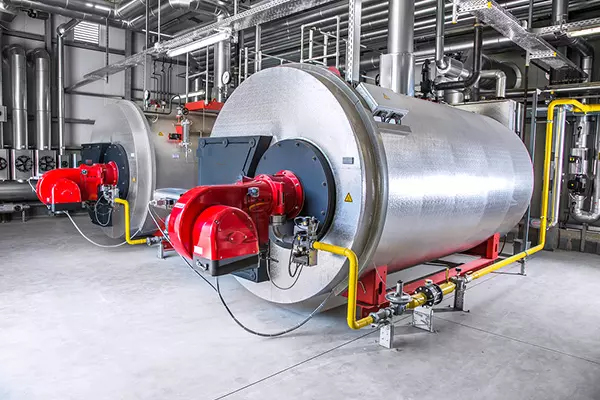

Газовый (масляный) водогрейный котел серии CWNS

Краткое введение

Водогрейный котел на топливном газе (масле) при атмосферном давлении серии CWNS представляет собой горизонтальный котел внутреннего сгорания с мокрым корпусом. Конструкция человека состоит из герметизирующей оболочки и футеровки печи. топка, одноходовая дымовая труба, двухходовая дымовая труба, а также передняя и задняя дымовые камеры. Подходит для газа и жидкого топлива, такого как светлая нефть, тяжелая нефть, городской газ и природный газ.

Преимущества

Безопасная камера сгорания

Гофрированная или прямая печь с мокрой задней стенкой предотвращает прогорание и обеспечивает безопасную работу котла.

Эффективное сжигание

Импортная горелка с полным распылением под давлением, низкий шум, соответствует национальным стандартам безопасности и экологии.

Автоматическое управление

Регулировка температуры, автоматическая продувка, защита от перегрева, нехватки воды и исчезновения пламени.

Компактная конструкция

Эстетичный дизайн, быстрая установка, удобная транспортировка и монтаж.

Таблица параметров

Модель		Ед.	CWNS 0.35 - 85/65 -Y(Q)	CWNS 0.48 -85/65 -Y(Q)	CWNS 0.7 -85/65 -Y(Q)	CWNS 1.05 -85/65 -Y(Q)	CWNS 1.4 -85/65 -Y(О)	CWNS 2.1 -85/65 -Y(Q)	CWNS 2.8 -85/65 -Y(О)	CWNS 4.2 -85/65 -Y(Q)	CWNS 5.6 -85/65 -Y(Q)	CWNS 7.0 -85/65 -Y(Q)
Сохраненная теплоемкость		MW	0.35	0.48	0.7	1.05	1.4	2.1	2.8	4.2	5.6	7.0
Рабочее давление		МПа	Не давление
Температура воды на входе/выходе		℃),	85/65	85/65	85/65	85/65	85/65	85/65	85/65	85/65	85/65	85/65
Поверхность нагрева		m²	19.5	21	34.2	50.2	65.76	93.61	113.44	187.1	260.36	273.7
Тепловая эффективность		%	91-98%
Расход Топлива	Газ	Нм³ / ч	36/38	49/52	71/76.7	104/112	142/153.4	208/226.1	280/304.8	414/440.3	547/602.5	680/730
Расход Топлива	Дизель	Кг / ч	32.5	44.5	64.9	97.4	139.9	194.8	259.8	376.5	497.6	623.7
Потребление электроэнергии		КВт / ч	1.1	2.3	2.3	4.0	4.7	7.5	8.2	11	15	22
Транспортный вес		Kg	1550	1650	2100	2900	3500	4950	5190	10600	16000	19104
Объем воды		L	700	850	1500	1848	2700	3600	5000	9000	13300	13300
Габаритные размеры:	Длина	mm	2260	2280	2695	3205	3685	3915	4415	5300	6420	6822
	Ширина	mm	1120	1120	1475	1475	1665	1750	1900	2380	2528	2550
	Высота	mm	1550	1590	1750	1750	2015	2160	2300	2742	3015	3064
Выпускная труба для воды		mm	80	80	100	125	150	150	200	200	250	250
Водозаборная труба		mm	80	80	100	125	150	150	200	200	250	250
Атмосферная соединительная труба		mm	80	80	100	125	150	150	200	200	250	250
Дренажная труба		mm	40	40	40	40	40	40	40	40	40	40
Дымовая труба		mm	250	250	250	250	300	350	400	600	700	800
Базовый размер	Длина	mm	1950	1980	2120	2620	3100	3100	3560	4100	5200	5380
Базовый размер	Ширина	mm	800	810	1000	1000	1100	1200	1300	1750	2000	2100

*Теплотворность: тяжелая нефть 9860 ккал / кг, дизельное топливо 10250 ккал / кг, природный газ 9140 ккал / кг Нм3, сжиженный нефтяной газ 24988 ккал / кг Нм3, городской газ 4500 ккал / кг Нм3;

*В связи с постоянным совершенствованием технологии, мы не можем вовремя уведомлять клиентов, пожалуйста, свяжитесь с нами для получения подробных параметров.
