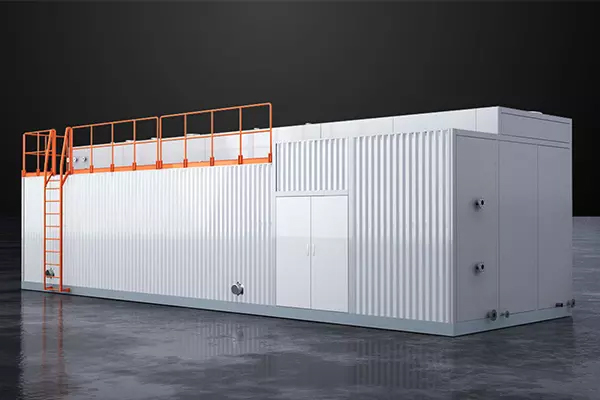

Газовый паровой котел на раме

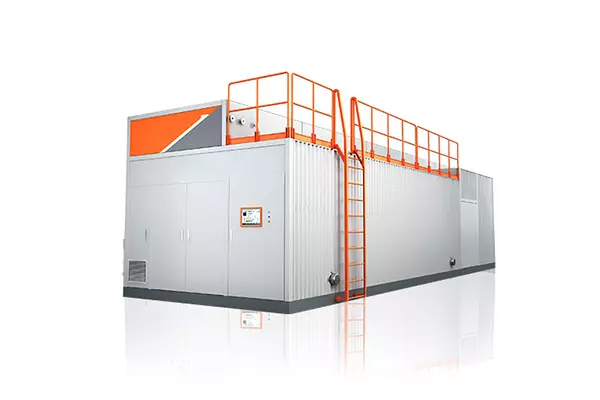

Газовый котел на раме представляет собой комплексную котельную систему, которая собирает все вспомогательное оборудование, такое как корпус котла, систему управления, водоумягчитель, бак умягченной воды, насос питательной воды, паровой бак, топливный бак, контрольно-измерительные клапаны и т. д. в одном контейнере. реализовать мобильность всего котельного оборудования. Чтобы котел работал в полностью автоматическом режиме, необходимо только подключить его к электросети. Все приборы и системы управления котла размещены в контейнере.
Химическая промышленность, пищевая, табачная, текстильная, полиграфическая и красильная промышленность, кормовая промышленность, медицина, строительные материалы, виноделие, резина, больницы и т. д.
Угловые трубы и FIR низко-NOx горелка обеспечивают безопасную циркуляцию воды и независимую двойную защиту с ПЛК контроллером.
Низко-NOx FIR горелка снижает потери тепла, экономит 4–6 м³ природного газа на тонну пара по сравнению с обычными котлами.
Уникальная конструкция барабана обеспечивает сухость пара ≥99% и быстрый старт (пар за 5 минут).

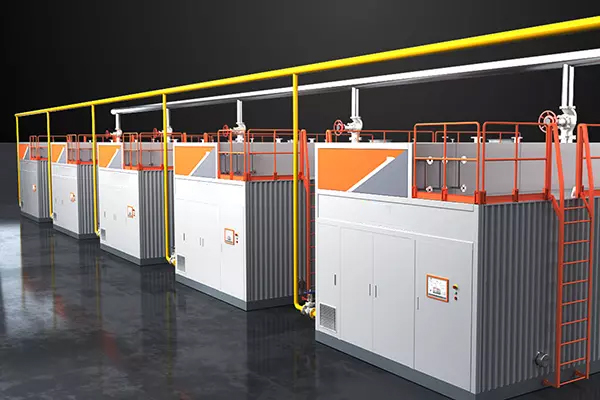

Комплексный модульный котёл на раме: подключите только воду, газ, электричество, паропровод и канализацию.
| Модель котла | DZS4 | DZS6 | DZS10 | DZS15 | DZS20 | |
| Номинальная испарительная мощность (т/ч) | 4 | 6 | 10 | 15 | 20 | |
| Номинальное рабочее давление (МПа) | 1.25/1.6/2.5 | |||||
| Температура насыщенного пара (℃) | 194/204/226 | |||||
| Номинальная температура питательной водыНоминальная температура питательной воды (C) | 20 | 104/20 | ||||
| Полная емкость воды (м³) | 3 | 4.8 | 6.2 | 7.8 | 13.5 | |
| Расчетный тепловой КПД (%) | 103.5 | |||||
| Температура выхлопных газов (℃) | ≤45 | |||||
| проектное топливо | Природный газ, местный городской газ, газ, коксовый газ, легкое дизельное топливо марки 0# и т. д. | |||||
| Давление газа (кПа) | 20-50 | 30-50 | 40-70 | |||
| Расход топлива (м³/ч) | 294.2 | 44.3 | 640/735.5 | 960/1103 | 1280/1471 | |
| Максимальный вес при транспортировке (т) | 17 | 21 | 35 | 50 | 65 | |
| Рабочий вес (т) | 19.5 | 25 | 40 | 56 | 75 | |
| Габаритные размеры после установки-Д*Ш*В (мм) | 8700 × 2670 × 3960 | 9300 × 2940 × 3960 | 11800 × 3600 × 4560 | 13500 × 4100 × 3960 | 14500 × 4500 × 4510 | |
| Диаметр интерфейса (мм) | главный паровой клапан | DN100 | DN125 | DN150 | DN200 | DN250 |
| предохранительный клапан | 2×Ду50 | 2xDN65 | 2×Ду80 | Ду100+Ду80 | 2×Ду100 | |
| Впускной клапан | DN40 | DN40 | DN50 | DN65 | DN65 | |
| Сливной клапан | DN50 | DN50 | ДНСО | DN50 | DN50 | |
| бекон | 400 долларов × 5 | 0600 × 5 | 700 долларов × 6 | 900 × 6 | 9900 × 6 | |
*Теплотворность: тяжелая нефть 9860 ккал / кг, дизельное топливо 10250 ккал / кг, природный газ 9140 ккал / кг Нм3, сжиженный нефтяной газ 24988 ккал / кг Нм3, городской газ 4500 ккал / кг Нм3;
*В связи с постоянным совершенствованием технологии, мы не можем вовремя уведомлять клиентов, пожалуйста, свяжитесь с нами для получения подробных параметров.
