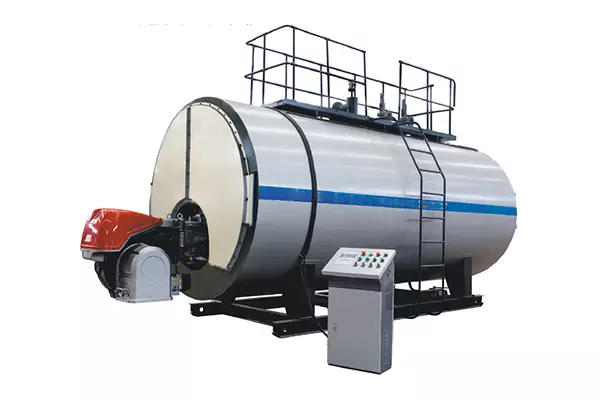

WNS газовый (масляный) водогрейный котел с низким содержанием азота

Краткое введение

Высокоэффективная и энергосберегающая печь представляет собой гофрированную печь. Печь, камера дожигания, а также передняя и задняя трубные решетки имеют цельнокромочную конструкцию, которая позволяет эффективно устранить термическое напряжение печи. Камера дожигания представляет собой эксцентричную конструкцию большого диаметра и большой площади радиационного нагрева. Вторая труба обратного дыма использует дымовую трубу с усиленной теплопередачей, а третий путь возврата имеет конструкцию большой дымовой трубы, которая улучшает теплопередачу и эффективно снижает противодавление в котле. Выхлопное отверстие может быть оснащено конденсационным теплообменником, который может в максимальной степени поглощать скрытую теплоту водяного пара в дымовых газах, тем самым улучшая тепловой КПД котла.

Преимущества

Эффективная теплоизоляция

Задний мокрый зажим и распределение обратной воды снижают температуру трубной доски и выхлопных газов, увеличивая срок службы котла.

Экологичная горелка

Современная низко-NOx горелка с контролем пламени и автоматической продувкой обеспечивает выбросы ниже 30 мг/м³.

Интеллектуальный контроль

Сенсорный экран и ПЛК контроллер с записью работы, сигнализацией, обнаружением утечек и временной блокировкой.

Безопасная эксплуатация

Автоматическое регулирование уровня воды, зажигание, защита от перегрева, избыточного давления и возгорания, соответствует национальным стандартам.

Таблица параметров

Модель			ВНС*-1.0/95/70-Y(Q)
Модель			ВНС*-1.0/95/70-Y(Q)
Номинальная мощность		MW	0.7	1.4	2.1	2.8	4.2	5.6	7.0	10.5	14
Фиксированная рабочая нагрузка		МПа	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
Температура подаваемой/возвратной воды		℃),	95/70	95/70	95/70	95/70	95/70	95/70	95/70	95/70	95/70
Отапливаемая зона		m²	19.7	38.6	62.9	87.2	109.4	159	198.7	298.1	397.4
Тепловая эффективность		%	95	95.2	95.4	95	95.1	95.3	95.5	95.9	95.8
Расход топлива	Легкое масло	Кг / ч	63.7	127.4	190.6	253.7	381.9	506.5	632.4	992.2	1323.2
Расход топлива	Природный газ	Нм³/м	75.3	153.7	230.1	306.4	461.1	612.1	763.8	1145.7	1527.6
Потребляемая мощность		KW	4	6	9.5	11	22	27.5	28.2	46	55
Емкость котловой воды		m³	2.7	3.8	5.4	7.2	10	12.9	14.9	23.5	32.3
Вес котла		t	5.3	6.8	8.9	10.3	12.1	18	21.1	33.6	42
Размер очага	Диаметр	mm	700	800	900	1000	1100	1300	1400	1600	1800
Размер очага	Длина	mm	1800	2300	2800	3200	3800	4500	5100	5600	6000
Противодавление котла		Pa	470	630	1023	1393	1432	1433	1920	2108	2580
Водопроводная труба		mm	80	100	125	125	150	200	200	250	300
Возвратная водопроводная труба		mm	80	100	125	125	150	200	200	250	300
Трубка предохранительного клапана		mm	25	25	40	40	2 × 40	2 × 40	2 × 40	2 × 65	2 × 65
Канализационная труба		mm	40	2 × 40	2 × 40	2 × 40	3 × 40	3 × 40	3 × 40	3 × 40	3 × 40
Диаметр дымохода		mm	300	350	400	400	600	800	800	900	1000
Форма размере	Длинное	mm	3550	4210	4700	5050	5693	6440	7000	7506	8050
	Ширина	mm	1760	1850	2000	2150	220	2550	2750	3036	3340
	Высокий	mm	2160	2270	2562	2660	2760	3150	3350	3733	3942
Базовый размер	Длинное	mm	2680	2950	3400	4000	4500	5200	5600	6160	6560
Базовый размер	Ширина	mm	1350	1400	1550	1675	1750	2100	2250	2460	2650

*Теплотворность: тяжелая нефть 9860 ккал / кг, дизельное топливо 10250 ккал / кг, природный газ 9140 ккал / кг Нм3, сжиженный нефтяной газ 24988 ккал / кг Нм3, городской газ 4500 ккал / кг Нм3;

*В связи с постоянным совершенствованием технологии, мы не можем вовремя уведомлять клиентов, пожалуйста, свяжитесь с нами для получения подробных параметров.
