Природный газ, городской газ, коксовый газ, лёгкое дизельное топливо и т. д.

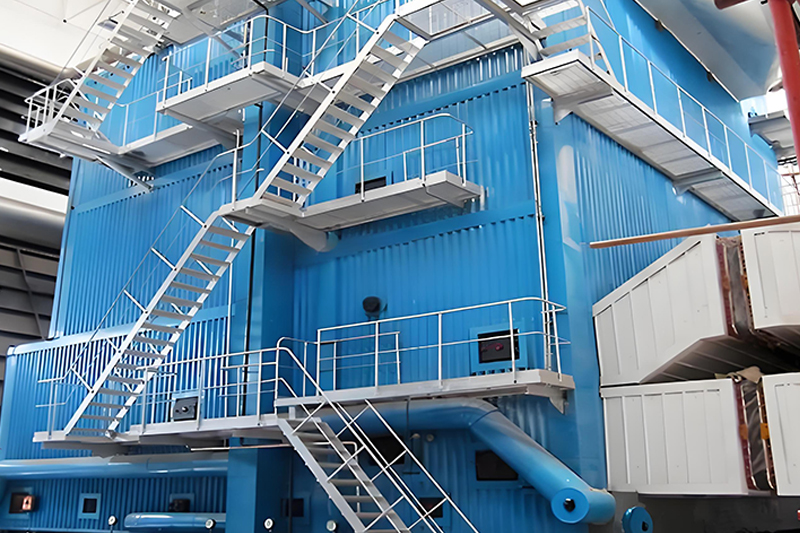

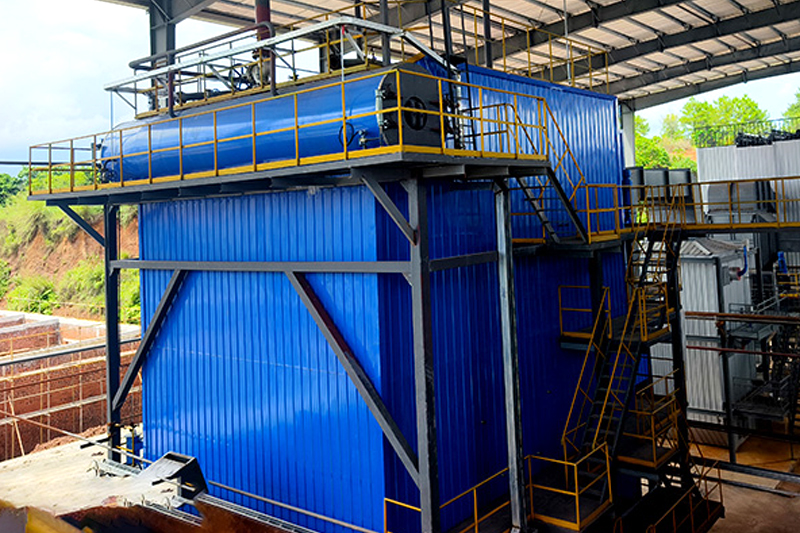

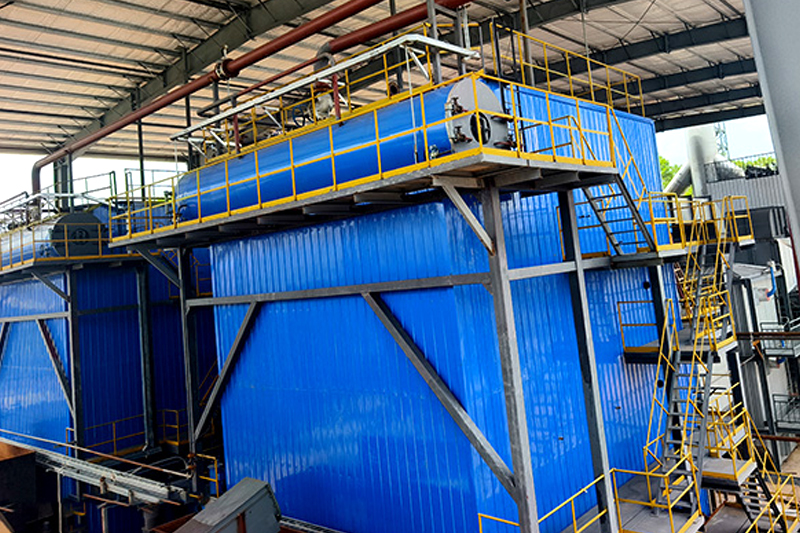

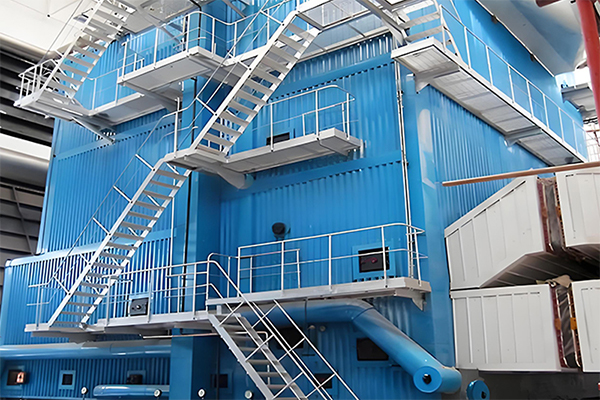

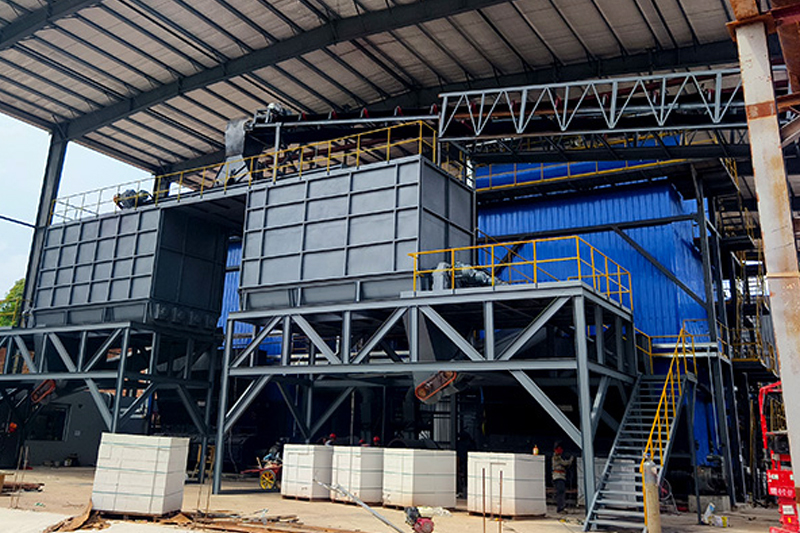

Вертикальный котел с угловыми трубами
Котлы с угловыми трубами используют технологию впрыска угля в котел. После подачи топлива в горячий воздух оно проходит через несколько этапов — воспламенение, сгорание, отделение золы, повторный контакт и догорание — формируя дымовые газы, поступающие в котел. Дымовые газы обмениваются теплом с водяными и перегревательными трубами. После теплообмена образуется водяной пар, который поступает на паровую турбину для выработки электроэнергии. Поскольку котел с угловыми трубами полностью контактирует с горячим воздухом и топливом, тепловая энергия используется максимально, обеспечивая высокую тепловую эффективность, экономию энергии и экологичность.
Котел широко используется во многих областях, таких как строительная промышленность, аквакультура, текстильная промышленность, пищевая промышленность, химическая промышленность, отопительная промышленность и так далее.
Цельная самонесущая угловая трубная структура обеспечивает высокую прочность, стабильность, безопасность и исключает вибрации и гидроудары.
Уникальная конструкция барабана гарантирует качественное отделение пара от воды, обеспечивая безопасность перегревателя.
Сверхбольшая топка ускоряет запуск, расширяет диапазон нагрузки и способствует сжиганию с низким содержанием азота.
Водогрейные и паровые котлы используют комбинированную циркуляцию, разница плотностей пара и воды повышает безопасность водообмена.
| Параметры модели котла | QXS29- 1.6/130/70-Q(Modular) | QXS46- 1.6/130/70-Q(Modular) | QXS58- 1.6/130/70-Q(Modular) | QXS70- 1.6/130/70-Q(Modular) | QXS116- 1.6/130/70-Q(Modular) | |
| Номинальная тепловая мощность (МВт) | 29 | 46 | 58 | 70 | 116 | |
| Номинальное рабочее давление (МПа) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
| Номинальная температура выходящей воды (℃) | 130 | 130 | 130 | 130 | 130 | |
| Номинальная температура обратной воды (℃) | 70 | 70 | 70 | 70 | 70 | |
| Полная водоемкость (м³) | 25.6 | 38.7 | 41.5 | 49.7 | 61.4 | |
| Проектный тепловой КПД (%) | ≥96.3 | ≥96.5 | ≥96.8 | ≥96.8 | ≥97.1 | |
| Температура дымовых газов (℃) | ≤90 | ≤90 | ≤90 | ≤90 | ≤90 | |
| Проектное топливо |
Природный газ, городской газ, коксовый газ, лёгкое дизельное топливо и т. д. |
|||||
| Максимальная масса при транспортировке (т) | 29.5 | 41.6 | 44.2 | 52.8 | 31.6 | |
| Размеры корпуса L1*W1*H1(m) | 8.2×4×11.2 | 9.4×4.2×15.6 | 11.2×4.2×13.5 | 11.8x4.2×14.2 | 12.2×8.4×13.5 | |
| Габаритные размеры после установки L2*W2*H2 (m) | 9.6×6.1×11.2 | 10.8×7.4×15.6 | 13.2×5.6×14.3 | 14.3×5.9×14.8 | 15×10.9×14.5 | |
| Диаметр соединений (mm) | Выпускной клапан | 2×DN200 | 2×DN250 | 2×DN300 | DN400 | 2×DN400 |
| Обратный клапан | DN300 | DN300 | DN350 | DN400 | DN500 | |
| Предохранительный клапан | 2×DN150 | 2×DN150 | 2×DN200 | 2×DN200 | 2×DN250 | |
| Сливной клапан | 2×DN50 | 2×DN50 | 2×DN50 | 2×DN50 | 2×DN50 | |
*Теплотворность: тяжелая нефть 9860 ккал / кг, дизельное топливо 10250 ккал / кг, природный газ 9140 ккал / кг Нм3, сжиженный нефтяной газ 24988 ккал / кг Нм3, городской газ 4500 ккал / кг Нм3;
*В связи с постоянным совершенствованием технологии, мы не можем вовремя уведомлять клиентов, пожалуйста, свяжитесь с нами для получения подробных параметров.
Наши специалисты помогут вам подобрать нужные котлы на масле и газе.
Система удаленного мониторинга контролирует состояние котла 24 часа.
Каждый клиент может записаться на посещение завода в любое время.
Мы предоставляем вам руководство и предложение с ценами.
